无人机土石方测量：三维测绘技术重塑工程计量

核心定义：通过无人机搭载传感器扫描地形，生成高精度数字地表模型，自动计算填挖土石方量的新型测绘方式。

技术原理

三维激光扫描

激光雷达发射脉冲，记录地面反射点坐标（X/Y/Z）

单架次可采集百万级数据点

多角度影像重建

可见光相机倾斜拍摄（正射+45°侧拍）

通过影像重叠实现立体建模

五步标准化流程

步骤1：地面控制网布设

在测区均匀铺设标靶点（带十字编码的金属板）

使用RTK测绘仪记录每个标靶的精确经纬度与高程

作用：为空中数据提供地面基准坐标系

步骤2：智能航线规划

设定核心参数：

航高 = 测量精度需求 × 2（例：需±2cm精度则航高≤80米）

航向重叠率 ≥ 80%旁向重叠率 ≥ 70%

自动生成“田”字形或“之”字形飞行路径

步骤3：多源数据采集

步骤4：三维模型重建

数据处理流程：

原始照片/点云 → 空三解算（定位每张照片空间位置） →生成密集点云 → 构建三角网(TIN)模型 →输出数字高程模型(DEM)模型精度控制：水平误差≤1.5cm，高程误差≤2cm

步骤5：智能土方计算

核心算法执行：导入工程设计面高程数据，将现状DEM与设计面叠合。

按三角网网格逐块计算体积：V = Σ(每个三角网面积 × 现状与设计高差)输出成果：

填/挖方量分区统计表

土方平衡热力图

超挖欠挖预警报告

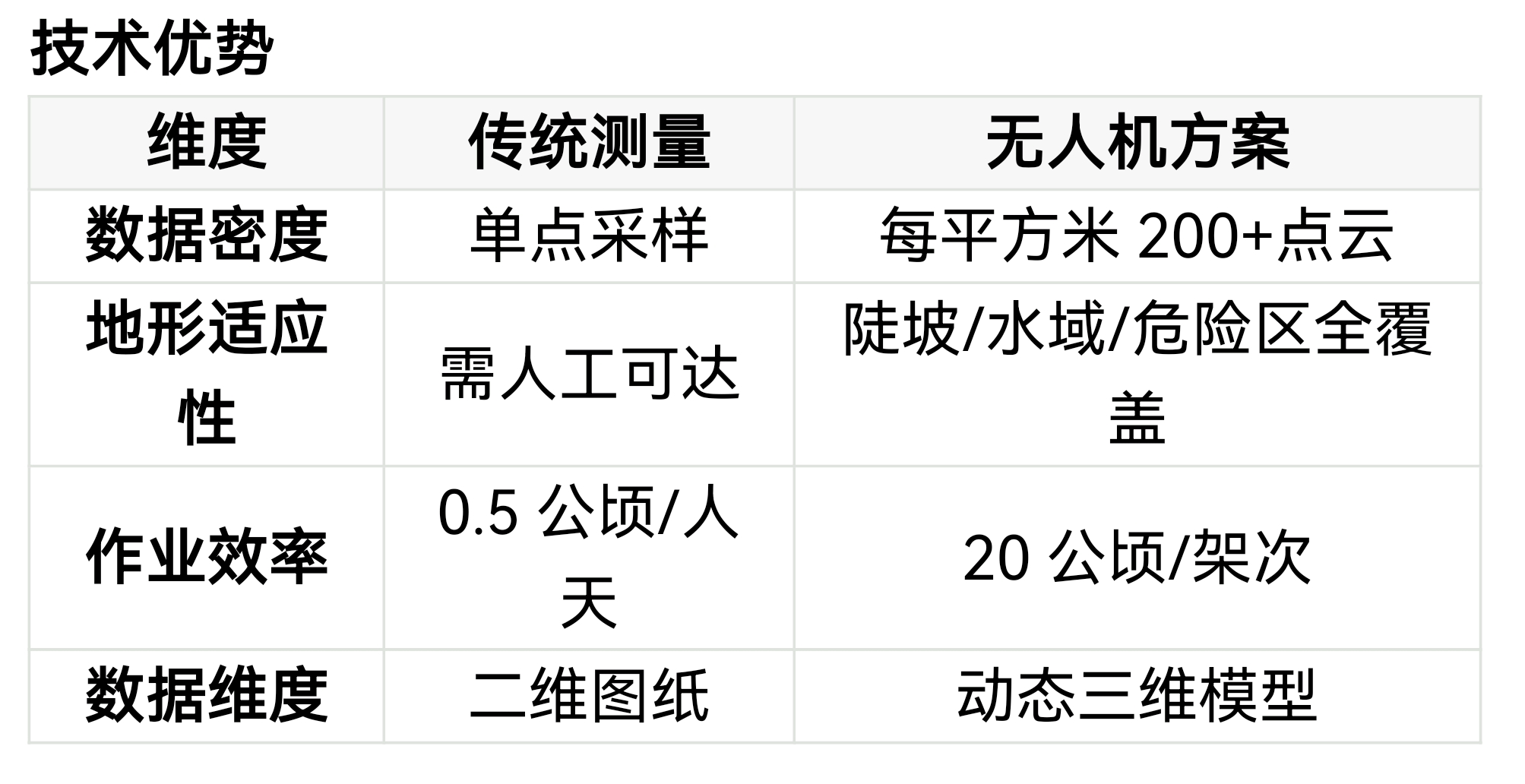

关键技术创新

点云智能滤波

自动剔除植被、车辆等非地表点

保留真实地形数据

时序变化分析

多期数据自动比对

标记≥5cm的地表变化

BIM无缝对接

测量模型直输工程BIM系统

实时指导施工机械作业

应用本质价值

将工程土方计量从「抽样估算」升级为「全域精算」，通过三维数字孪生技术实现：

地表可视化 → 变化可量化 → 施工可预判推动工程建设进入「毫米级管控时代」。
